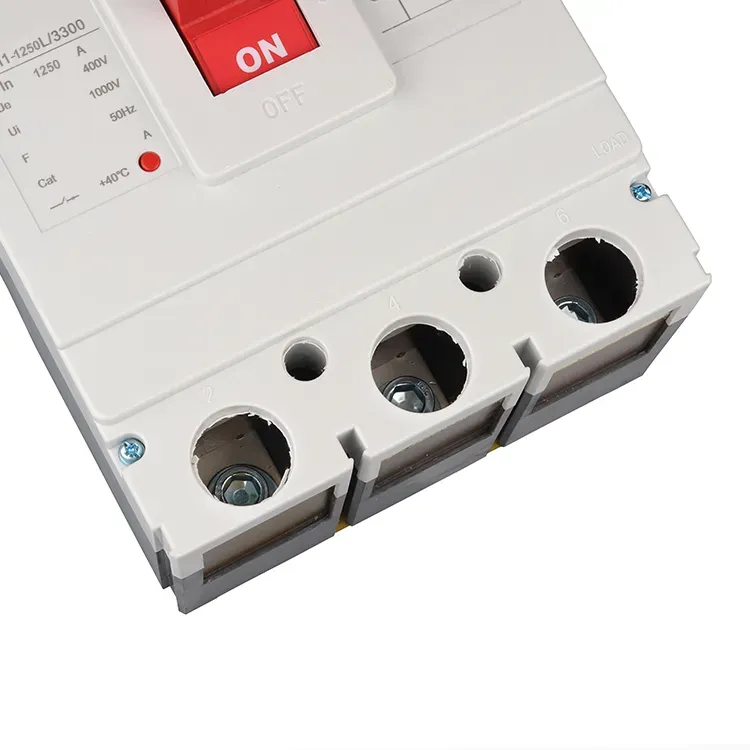

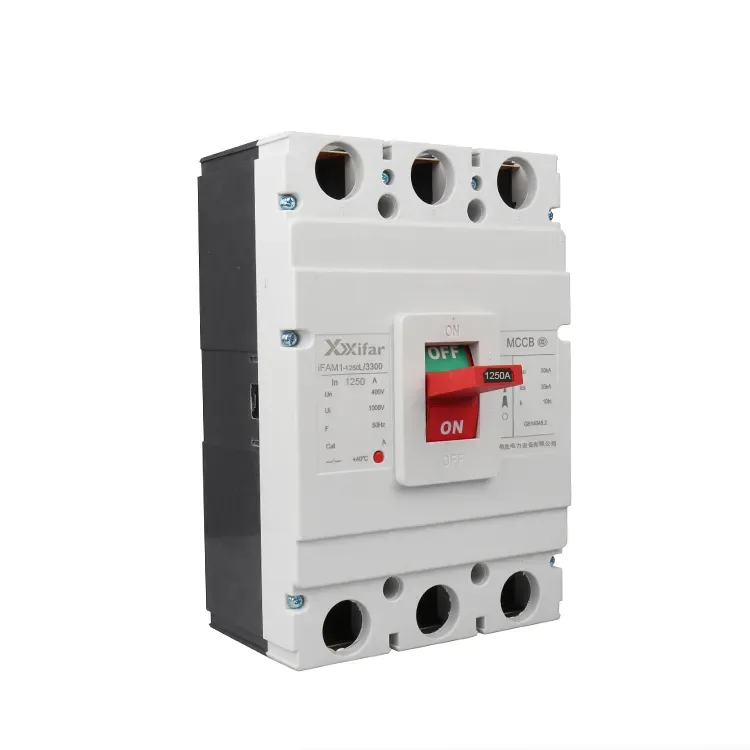

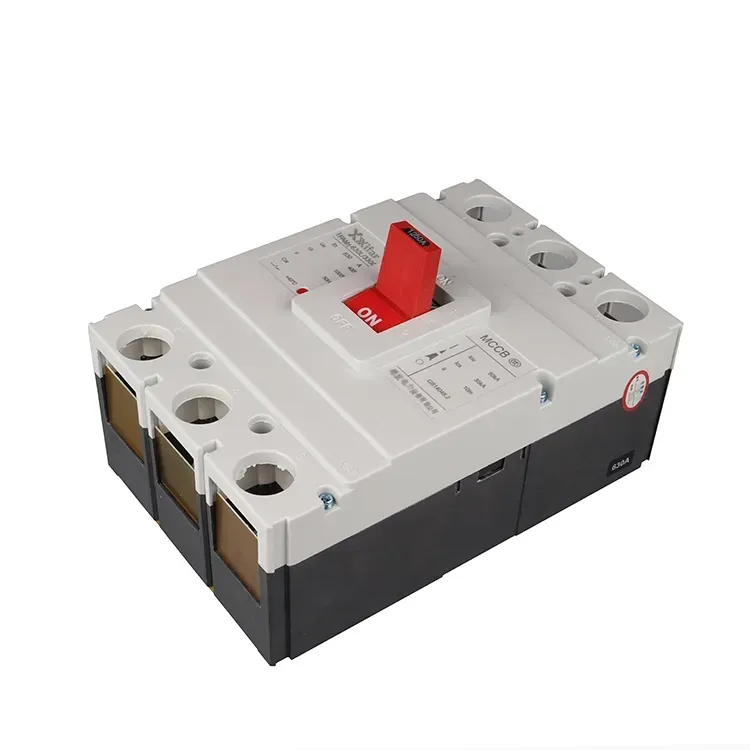

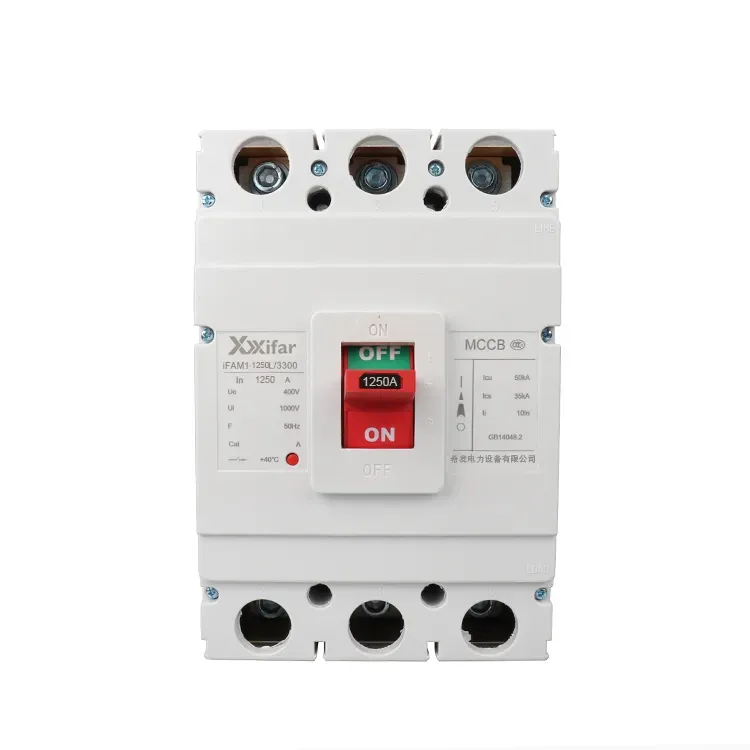

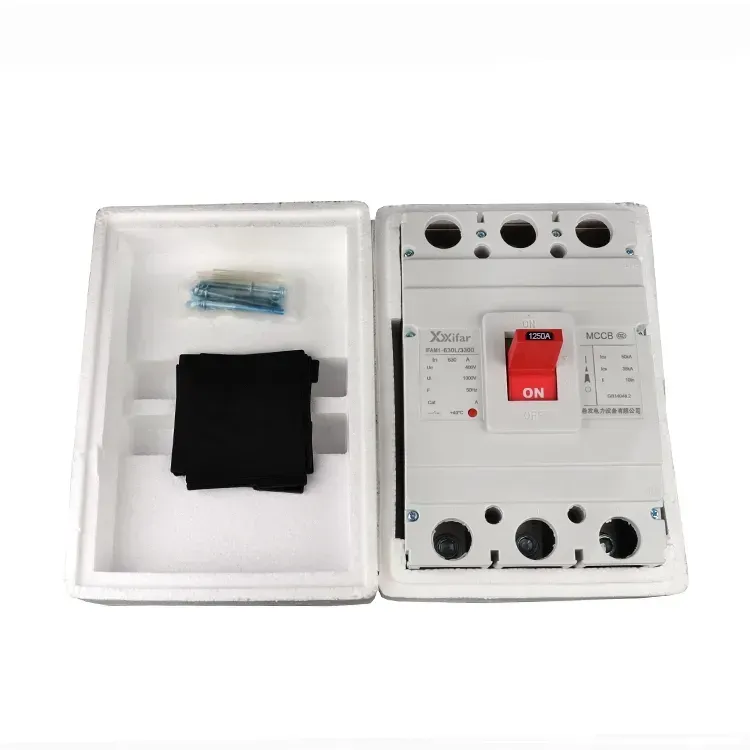

A 1250 amp 3 polus 600v mccb Circuitus ruptor maxime consistit tribus partibus fundamentalibus, quae est ratio contactus, arcus systematis exstingui et trinus unitatibus. Hae iter unitates praebent munera diversa praesidia, inclusa super tutela hodierna, sub tutela voltage, scelerisque tutelam, et fugamus supplantando. A 1250 amp 3 polus 600v mccb Circuitus ruptor occlusus est vel manualiter vel ab agitatore motorized. Postquam contactus clausi sunt, liberum mechanism per iter contineantur. Cum culpa incidit, unitas itineris correspondentis mechanismum operatur, foramen solvens et 1250 amp 3 polum 600v mccb ambitum ruptor efficit ut automatice iter faciat, ita ambitum muniens.
1. Shunt iter unitatis
Iter shunt adhibetur pro operatione remota. Circuitus permittit aperiri per 1250 amp 3 polum 600v mccb ambitum ruptor e longinquo.
2. Plus current iter unitas
Haec unitas tutelam praebet contra breves circuitus et supra currentem. Cum currens valorem presetationis excedit, vis electromagnetica generata ex itinere unitatis foramen emittit. Contactus movens tunc sub vi vernis rapide separat, ambitum intermittens.
3. sub voltage iter unitatis
Haec unitas praesidium contra damnum intentionis praebet. Coilum eius directe ad copiam potentiae coniungitur et agitatur sub condicionibus normalibus, quae permittit 1250 amp 3 polum 600v mccb ambitum ruptor clausus manere. Cum copia amittitur vel guttae intentionis significanter, vis magnetica debilitat et fit inferior quam vis fontis. Ver ergo nucleum movens impellit, pessulum solvens et 1250 amp 3 polum 600v mccb ambitum ruptor facit ad iter.
4. Scelerisque iter unitas
Cum oneris vena per 1250 amp 3 polum 600v mccb influit, ruptor ambitus, habena bimetalis intra scelestem iter unitatis calefacit usque ob currentem. Quia duo metalla habent diversos coefficientes expansionis, diversa calefactione curvantur. Haec deformatio mechanismum supplantationem impellit, causando 1250 amp 3 polum MCCB casus formavit ruptor ambitus ad aperiendum et interrumpendendum.
|
Rated Frame Current |
1250 |
|
Numerus Polonorum |
3 polus; 3P; III tempus |
|
Rated Opus Current |
630A; 700A; 800A; 1000A |
|
Frequentia |
60 Hz/50 Hz |
|
Ultima Brevis Circuit Capacitas |
50kA vel 70kA |
|
Service Short Circuit Breaking Capacity |
35ka vel 50kA |
|
Rated Opus intentione |
660 V; 690 V |
|
Rated Insulation Voltage |
M V |
|
Mechanica Service Vita |
(X) temporibus |
|
Electrical Service Vita |
2000 times |
|
Arcus spatium |
≤100 mm |
| Product Modus | Pole | Dimension | |||||||
| L | L1 | L2 | W | W1 | W2 | H | H1 | ||
| M1-63L | 2 | 136 | 85 | 117 | 55 | 14 | 25 | 89 | 65 |
| 3 | 136 | 85 | 117 | 78 | 14 | 25 | 89 | 65 | |
| 4 | 136 | 86 | 117 | 102 | 14 | 25 | 89 | 65 | |
| M1-63M | 3 | 136 | 85 | 117 | 78 | 14 | 25 | 98 | 74 |
| 4 | 136 | 86 | 117 | 102 | 14 | 25 | 98 | 74 | |
| M1-125L | 2 | 150 | 88.5 | 133.5 | 63 | 18 | 30.5 | 88.5 | 62 |
| 3 | 150 | 88.5 | 133.5 | 92 | 18 | 30.5 | 88.5 | 62 | |
| 4 | 150 | 88.5 | 133.5 | 122 | 18 | 30.5 | 88.5 | 62 | |
| M1-125M | 3 | 150 | 88.5 | 133.5 | 92 | 17 | 30.5 | 105 | 79 |
| 4 | 150 | 88.5 | 133.5 | 122 | 17 | 30.5 | 105 | 79 | |
| M1-250L | 2 | 165 | 102 | 144 | 74 | 23 | 35.5 | 110 | 81 |
| 3 | 165 | 102 | 144 | 107 | 23 | 35.5 | 110 | 81 | |
| 4 | 165 | 102 | 144 | 142 | 23 | 35.5 | 110 | 81 | |
| M1-250M | 3 | 165 | 102 | 144 | 107 | 23 | 35.5 | 126 | 99 |
| 4 | 165 | 102 | 144 | 142 | 23 | 35.5 | 126 | 99 | |
| M1-400 | 3 | 257 | 174 | 225 | 150 | 30 | 48 | 153 | 98 |
| 4 | 257 | 174 | 225 | 198 | 30 | 48 | 153 | 98 | |
| M1-630 | 3 | 270 | 185 | 237 | 180 | 44 | 58 | 160 | 104 |
| 4 | 270 | 185 | 237 | 240 | 44 | 58 | 160 | 104 | |
| M1-800 | 3 | 280 | 205 | 243 | 210 | 46 | 70.5 | 155 | 110 |
| 4 | 280 | 205 | 243 | 280 | 46 | 70.5 | 155 | 110 | |
| M1-1250 | 3 | 470 | 265 | 330 | 210 | 46 | 70 | 191 | 137 |
| 4 | 470 | 265 | 330 | 280 | 46 | 70 | 191 | 137 | |
| M1-1600 | 3 | 470 | 265 | 330 | 280 | 46 | 70 | 191 | 137 |
